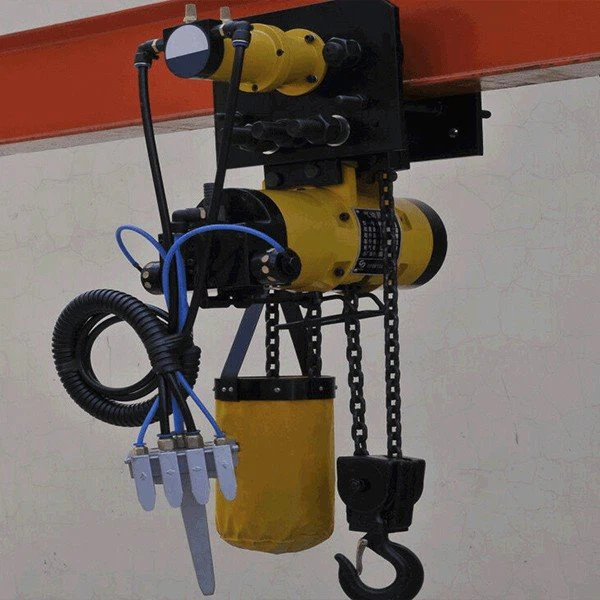

Pneumatska lančana dizalica s kolicima od 3 tone
Pneumatska vazdušna lančana dizalica od 3 tone kolica je nadograđen proizvod električne dizalice. Široko se koristio u svim sferama života. Opseg opterećenja varira od 250 kg do 30 tona u zavisnosti od modela.
- Fast Delivery
- Osiguranje kvaliteta
- Služba za korisnike 24/7
Uvod u proizvod
1. Uvod proizvoda:
Pneumatska vazdušna lančana dizalica od 3 tone kolica je nadograđen proizvod električne dizalice. Široko se koristio u svim sferama života. Opseg opterećenja varira od 250 kg do 30 tona u zavisnosti od modela.
Pneumatska vazdušna lančana dizalica od 3 tone tipa kolica može se pokretati samo dovodom određenog pritiska komprimovanog vazduha, postižući nisku potrošnju energije i visoku efikasnost.
Također ima funkciju zaštite od plina, koja osigurava da radni komad ne padne ili padne u slučaju iznenadnog plinskog reza.
Dugo se široko koristi u industrijski razvijenim zemljama. Njegov princip rada je pretvaranje energije pritiska komprimovanog vazduha u mehaničku energiju za postizanje svrhe podizanja robe. Ima neuporedive prednosti električnih dizalica.
2. Parametri:
tip | QDH 0.1D | QDH 0.2S | QDH 0.25D | QDH 0.5S | QDH 0.5D | QDH 1.0S | QDH 1.0D | QDH 2.0S | QDH 2.5D | QDH 3.0S | QDH 3.0D | QDH 5.0S | QDH 6.0S |
Kapacitet (T) | 0.1 | 0.2 | 0.25 | 0.5 | 0.5 | 1.0 | 1.0 | 2.0 | 2.5 | 3.0 | 3.0 | 5.0 | 6.0 |
Visina dizanja (m) | 0~20 | ||||||||||||
Maksimalna brzina dizanja (m/min) | 9 | 4 | 10 | 5 | 9 | 5 | 5 | 2.5 | 2 | 2 | 2 | 1 | 1 |
maksimalna brzina spuštanja (m/min) | 12 | 10 | 14 | 7 | 15 | 8 | 8 | 4 | 4 | 4 | 3 | 1.5 | 1.3 |
pritisak vjetra (Mpa) | 0.6 | ||||||||||||
Maksimalna potrošnja vazduha (m3/min) | 0.8 | 0.8 | 1.0 | 1.0 | 1.2 | 1.2 | 1.4 | 1.4 | 1.8 | 1.8 | 1.6 | 2.5 | 2.5 |
referentna težina (kg) | 5 | 17 | 17 | 21 | 21 | 24 | 30 | 36 | 50 | 36 | 35 | 55 | 55 |
tip | QDH 5.0D | QDH 6.0D | QDH 10.0-4D | QDH 10.0S | QDH 12.0S | QDH 10.0D | QDH 12.5D | QDH 16.0-3D | QDH 20.0S | QDH 25.0-4D | QDH 25.0S | QDH 32.0-3D | QDH 50.0-4D |
Kapacitet (T) | 5.0 | 6.0 | 10.0 | 10.0 | 12.5 | 10.0 | 12.5 | 16.0 | 20.0 | 25.0 | 25.0 | 32.0 | 50.0 |
Visina dizanja (m) | 0~20 | ||||||||||||
Maksimalna brzina dizanja (m/min) | 1.6 | 1.4 | 0.35 | 0.8 | 0.7 | 1.2 | 1.0 | 0.5 | 0.6 | 0.35 | 0.5 | 0.4 | 0.25 |
maksimalna brzina spuštanja (m/min) | 2.5 | 2.7 | 0.8 | 1.25 | 1.35 | 2.1 | 2.0 | 1.0 | 1.2 | 0.7 | 1.0 | 0.9 | 0.5 |
pritisak vjetra (Mpa) | 0.6 | ||||||||||||
Maksimalna potrošnja vazduha (m3/min) | 3.4 | 3.4 | 2.9 | 3.4 | 3.4 | 4.7 | 4.7 | 3.4 | 4.7 | 3.4 | 4.7 | 3.4 | 4.7 |
referentna težina (kg) | 90 | 110 | 140 | 150 | 150 | 160 | 160 | 180 | 190 | 240 | 240 | 280 | 350 |
3. Sistem distribucije gasa
Mehanizam za podizanje uključuje zračni motor, planetarni reduktor i viseći sklop, kočnicu, lanac za podizanje, sklop kuke i glavni kontrolni ventil. Mehanizam za podizanje upravlja glavnim kontrolnim ventilom kako bi se ostvarilo podizanje i spuštanje teškog predmeta za podizanje, te ostvaruje kočenje podizanja i spuštanja pozicioniranja otvaranjem i zatvaranjem kočnice.
Pneumatska vazdušna lančana dizalica od 3 tone tipa kolica osigurava sigurnost operacije podizanja. Cijeli mehanizam za podizanje pneumatske dizalice može se koristiti fiksno ili pomicati ispod mehanizma za kretanje.
Mehanizam pneumatske lančane dizalice nosivosti 3 tone koristi pneumatska kolica koja se sastoje od aktivnih kotača, pasivnih kotača i zidnih panela. Glavni kontrolni ventil upravlja pneumatskim motorom, a planetarni reduktor pokreće aktivne kotače da putuju kako bi se ostvarilo horizontalno kretanje težine za podizanje.
Sistem za distribuciju gasa koristi komprimovani vazduh kao izvor energije za kontrolu podizanja i rada pneumatske dizalice. Eliminira probleme krajnjeg korisnika uzrokovane podizanjem ili padom.
4. Primjenjivo okruženje:
Pneumatske vazdušne lančane dizalice od 3 tone naširoko se koriste u hemijskim postrojenjima, tekstilu, prskanju, logistici tereta, lukama, rudarstvu i rudarstvu i drugim radnim mestima sa zapaljivim, eksplozivnim, visokom temperaturom, visokim dimom i prašinom i jakom korozijom.
Ima karakteristike visoke frekvencije i beskonačno promenljive brzine, a favorizuju ga prerađivačka i proizvodna preduzeća i logistička preduzeća kao što su kolica, veliki traktori, elektromotori, kućni frižideri itd. sa velikim obimom proizvodnje i snažnim kontinuiranim radom.
Posebno u nekoj industrijskoj proizvodnji: sirova nafta, hemijska postrojenja, kolica, rudarstvo i druga zapaljiva i eksplozivna mjesta, pneumatska dizalica mora biti obavezna.
5. Specifikacije za siguran rad:
(1) Rigorozno poboljšajte opterećenje koje je veće od sposobnosti proizvoda da se poboljša.
(2) Prilikom podizanja teških predmeta strogo je zabranjeno stajati ispod predmeta za podizanje.
(3) Strogo koristite teretni lanac kao lanac za vješanje.
(4) Ako je remen uvrnut, savijen ili oštećen, zabranjena je upotreba pneumatske dizalice.
(5) Nije dozvoljeno predugo vješati predmete sa teretom.
(6) Lanac tereta nije dozvoljeno uzemljivati zavarivanjem, a nije dozvoljeno zavarivati na pneumatskoj dizalici ili visećem lancu.
(7) Nije dozvoljeno koristiti gornji i donji graničnik za kočenje pneumatske dizalice.
(8) Bočno povlačenje ili bočno prevlačenje nije dozvoljeno.
(9) Zabranjeno je umetanje vijaka ili spajanje na druge načine između remena.
(10) Prije svake smjene provjerite istrošenost ili oštećenje pneumatske dizalice i kočnice ili uređaja za ograničavanje.
(11) Povremeno i temeljito pregledajte pneumatsku dizalicu i zamijenite istrošene ili oštećene dijelove.
(12) Podmazujte i održavajte opremu po potrebi.
(13) pobrinite se da je izvor zraka zatvoren za vrijeme održavanja pneumatske dizalice.
(14) Korisnici pneumatske vazdušne lančane dizalice od 3 tone tipa kolica trebaju biti obučeni o sigurnosti i upotrebi.
6. Potrošni dijelovi:
7. Kako raditi?
8. Prevoz:
